Één van de meest besproken objecten tijdens de Kindervakantieweek 2011 was de toren in het Bos. De eerste reactie was die van de Algehele Leiding, zij waren onwetend over het plaatsen van deze toren. Met behulp van 3 vrijwilligers (in de voorbereiding) en 4 vrienden van de KVK is de toren geplaatst op vrijdag 29 juli 2011, de avond voor de officiële start van de opbouw van de KVK 2011.
Helaas lekte het nieuws al redelijk vlot uit, wat er had plaatsgevonden en een echte verassing was het niet meer. De reacties die we kregen waren louter positief en de toren mocht blijven staan mits er geen kinderen in klommen. Na de eerste indrukken volgde al toevoegingen aan de toren, meerdere vrijwilligers brachten (sfeer) verlichting mee om in de toren te hangen en zodoende de “Open Plek” van verlichting te voorzien.
Na de lawaaioptocht arriveerden de kinderen in het bos en ook zij zagen der verkeerstoren van het Pelikaanse Vliegveld voor het eerst. Nog nooit zoveel kinderen gehoord over een toren die nog hoger, groter, beter etc. zou worden. Een goede motivatie voor de kinderen om de maandagochtend veel pallets naar de locatie van de hutten te slepen en enthousiast te beginnen aan hun hut/toren.
Ook de ouders waren onder de indruk van de toren en de waardering klonk door in hun reacties. Voor ons zeker een goede motivatie om voor volgend jaar een nieuw idee uit te werken.
Nu het einde van de KVK 2011 inzicht is en ook de toren verwijderd zal gaan worden uit het bos, volgt hier een korte instructie over het zelf bouwen van een dergelijke toren. De toren kan natuurlijk multifunctioneel ingezet worden en is van absolute toegevoegde waarde voor uw huis en tuin. Enkele variaties zijn natuurlijk: de vuurtoren en de toren van Pisa (indien niet waterpas).
HANDLEIDING VOOR UW EIGEN TOREN:
De basisvariant van de toren bestaat uit een 5 verdieping hoge toren, waarbij de vloer tussen de 4de en 5de verdieping een uitkijkplateau kent. De hoogte bedraag ongeveer 6 meter (de vrijwilligers schatting lagen tussen 5 meter en 3 centimeter en 6 meter en veertig centimeter). We gaan er vanuit dat de waarheid in het midden ligt. Om deze toren te bouwen raden wij aan KVK gecertificeerde materialen, producten en gereedschap te gebruiken.
Algemeen:
• Bereidingstijd: circa 5 uur (3 pers.)
• Opbouwtijd: circa 3 uur (7 pers.)
• Techniek: Timmeren, Schroeven, Zagen
Materialen voor de basisvariant: (5 verdiepingen)
• 26 pallets van gelijke grootte (bij voorkeur Wedeflex: Licht en Dicht daardoor zeer kindvriendelijk)
• Onmundig veel Spax spaanplaatschroef kruiskop 4mm x 50mm
• Onmundig veel Spax spaanplaatschroef kruiskop 4mm x 100mm
• 6 Lange balken (hardhout)
• 23 hardhouten terrasdelen
• 4 Hardhouten grond ankers, circa 1,5 meter lang
Gereedschap
• Hamer
• Tang
• Elektrische, mits voorzien van accu, cirkelzaag
• Elektrische, mits voorzien van accu, boormachine
• Grondboor
• (Hobby) Bats
• Waterpas
• Touw
• Voorhamer
Voorbereiding: ( circa 5 uur / 3 pers)
Stap 1:
de 1ste verdieping: Plaats 4 van de pallets in een de vorm van een vierkant en verbind de hoekdelen van elk van de pallaets met elkaar met behulp van de Spax schroeven: 4mm x 50mm. Onze ervaring is dat de Hitachi Accuboor inclusief een goede bitset, veruit het beste resultaat oplevert. Indien de schroef te kort lijkt, doordrukken zodat deze verzinkt in de pallets waarin de schroef verdwijnt.
Stap 2:
De 2de verdieping wordt het zelfde gemaakt als de eerste, plaats 4 pallets in een vierkant en verbind de hoekdelen met middels de Spax schroeven: 4mm x 50mm.
Stap 3:
Plaats de reeds gemaakte kubussen op elkaar, demonteer één van de pallets en gebruik 8 planken om verdieping 1 en 2 met elkaar te verbinden. Prefab deel 1 is na het verbinden van de kubussen gereed.
Stap 4:
Om een ingang te creëren dient er een stuk uit een willekeurig pallet gezaagd worden van de eerste verdiep. Maak de ingang niet te groot en laat vooral de balk aan de achter kan van de pallets intact t..b.v. De stevigheid van de toren.
Stap 5:
Maak van 4 pallets een vierkant, waarbij de hoekpunten aan elkaar worden geschroefd. Dit zal verdieping 3 zijn.
Stap 6: Maak op dezelfde manier een vierkant van pallets en stapel deze op de reeds gemaakt 3de verdieping.
Stap 7:
Plaats de reeds gemaakte kubussen op elkaar, demonteer één van de pallets en gebruik 8 planken om verdieping 3 en 4 met elkaar te verbinden. Prefab deel 2 is na het verbinden van de kubussen gereed.
Stap 8:
Plaats 5 van de lange hardhouten balken als het volgende figuur en schroef deze aan elkaar. Voeg ,van de resten om de balken even lang te maken, klosjes toe op de onderliggende balken en op de plek waar deze naar buiten uitsteekt.
Stap 9:
Plaats de hardhouten terrasdelen rond om het frame van de balken van stap 8. We beschikken nu voer Prefab deel 2.
Stap 10:
Verplaats de prefab delen naar de beoogde locatie bijvoorbeeld in het bos bij een boom.
De Opbouw: (3 uur 7 pers.)
Stap 1:
De ondergrond dient gelijk te zijn om te voorkomen dat de toren alleen voor de toren van Pisa kan worden gebruikt.
Stap 2:
Plaats Prefab deel 1, op de beoogde plek en bepaal of deze water pas staat. Indien het antwoord ja is bepaald dan de hoekpunten waarop de grondankers moeten komen en verwijder Prefab deel 1 van de beoogde locaties.
Stap 3:
Boor met de grondboor de beoogde gaten, indien mogelijk sla de ankers goed vast met een voorhamer de grond in.
Stap 4:
Plaats vervolgens prefab 1 ver de ankers in de grond en verbindt de fundering met prefab deel 1.
Stap 5:
Plaats prefab deel 2 op prefab deel 1 en klim in de toren om de 2 prefab delen met elkaar te verbinden doe dit door een pallet te demonteren den balkt te gebruiken om de torendelen aan elkaar te zetten.
Stap 6:
Laat 2 man in de toren klimmen en gooi een touw over de toren. Verbind 1 eind aan het achthoekig terrasdeel en het ander eind verdwijnt over de toren. 4 man pakken de 8 hoek op en geven het aan de 2 op de top van prefab 1 en 2 plateau op. De zeven man trekt aan het touw en fungeert als hijskraan.
Stap 7:
Schroef het terrasdeel vast aan prefab deel 2 met de Spax spaanplaatschroef kruiskop 4mm x 100mm.
Stap 8:
Er zullen in deze stap acht pallets één voor één naar boven worden gehesen en gelijk vastgezet.
Plaatst de pallets op de rand van de achthoek en ga zo rond totdat een achthoek van pallets in ontstaan. Door het rondom vest zetten wordt voorkomen dat er beweging in de wanden zit.
Stap 9:
Verbind de onderkant van het plateau aan een boom voor meer stabiliteit.

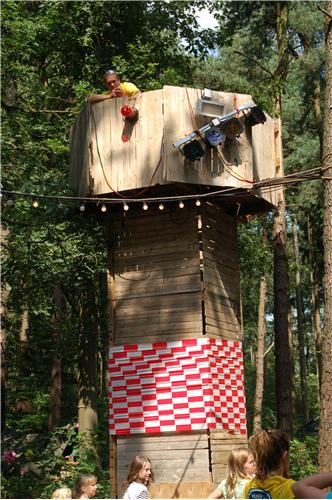

Het werk zit erop en een eindresultaat als hieronder zal gerealiseerd zijn:
